T20-Coax-Ba(-BNC/-Ba)同轴探针夹具
产品应用: |
I-V测试,探针夹具漏电流要求<10nA的DC测试 |
产品特点: |
1. 高性价比测试探针臂(同轴配置)。
2. 直插式探针固定方式,插拔探针快速、方便。
3. 兼容两种探针臂夹具,进行倾仰、旋转等操作,快速定位探针。
4. 可2周内快速交货。 |
产品参数:请联系销售工程以获得完整的产品资料:wilson@perfictlab.com |
电缆 |
同轴电缆(Belden) |
接头 |
BNC接头(Amphenol RF)/Banana接头,二选其一 |
漏电精度 |
<1nA(BNC接头@ -100V~100V)
<10nA(BNC接头@ -200V~200V) |
探针夹持方式 |
直插式固定 |
兼容探针类型 |
DC探针 |
兼容载物台尺寸 |
4~8英寸 |
兼容探针臂夹具 |
SPivot(倾仰探针臂夹具)/QPivot(旋转倾仰探针臂夹具),二选其一 |
兼容探针座/定位器型号 |
PRCBE DC测试系列探针座/定位器 |
测试仪表兼容性 |
源表、半导体参数分析仪、LCR表、电源、逻辑分析仪等测试仪表 |
备注:

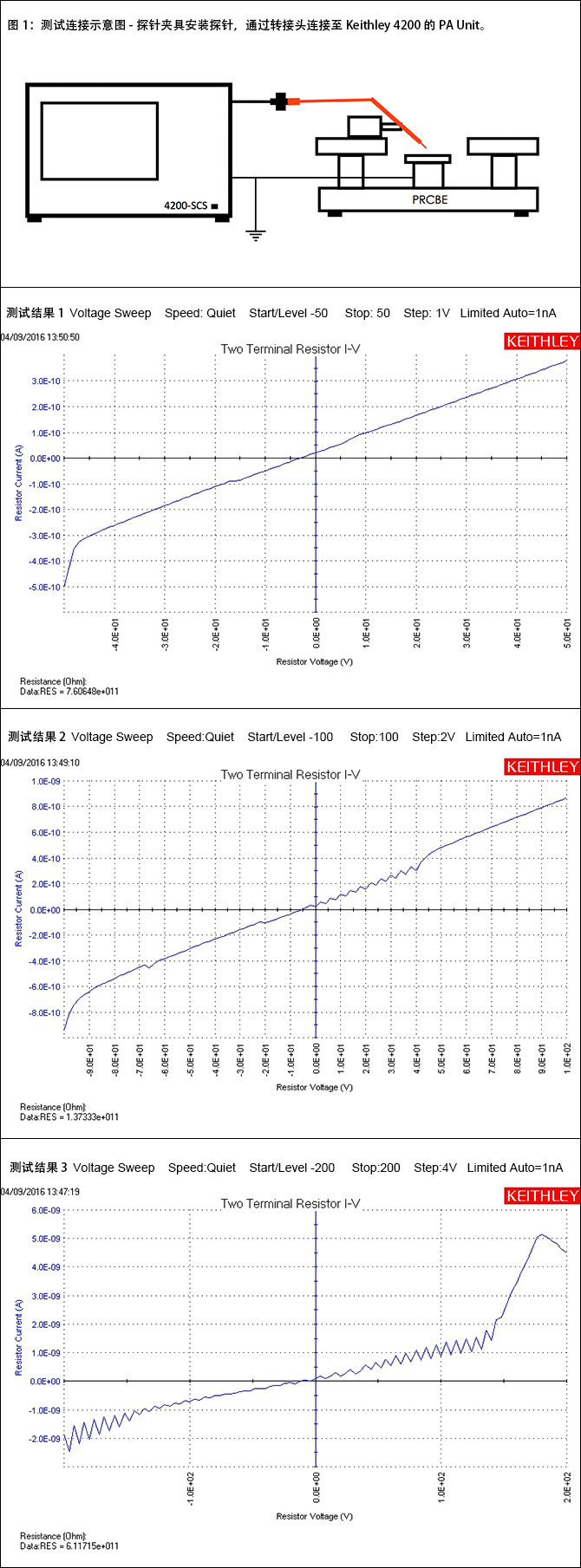

1. PRCBE的所有探针夹具均经严格测试,确认性能指标达到实际标称参数后,才会出货给客户。以下是该款产品的测试结果供您参考。
2. 特别提示:同个型号不同个体的性能略有不同,但均在实际标称参数的范围内。测试环境温度为25℃,湿度为50%~60%。不同的环境温度和湿度将导致不同的测试结果。
|
